ВО-30-160

Вентиляторы осевые
Применение
Вентиляторы применяются в системах общеобменной вентиляции и для подпора воздуха в системах противодымной защиты.

Конструкция

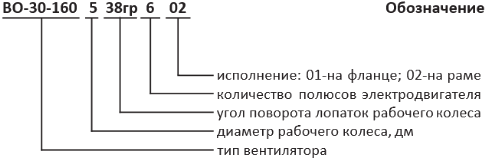

Вентиляторы оснащаются осевыми колесами с шестнадцатью листовыми лопатками, которые могут устанавливаться на втулке с углами 18, 26, 38 и 46 градусов. Рабочие колеса устанавливаются непосредственно на вал электродвигателя (схема 1). Вентилятор имеет два типа крепления: фланцевое (01) и на раме (02). Корпус вентилятора и рабочее колесо сварные с покраской.

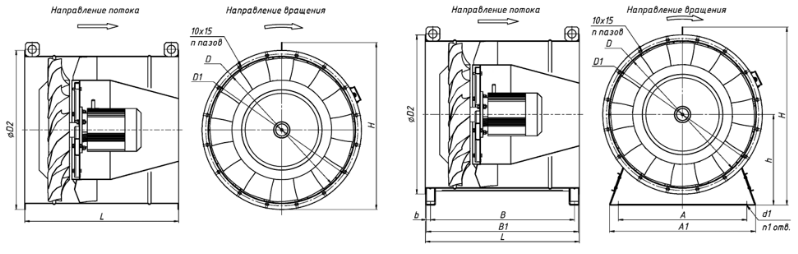

Габаритные и присоединительные размеры

                 Тип крепления 01 (на фланце)                                                                    Тип крпления 02 (на раме)
№
A
A1
B
B1
D
D1
D2
H
L
b
d1
h
n
n1
ВО-30-160-4
360
458
364
408
400
430
460
502
420
28
16
250
8
4
ВО-30-160-4.5
405
503
416
460
450
480
520
557
472
28
16
280
8
4
ВО-30-160-5
450
548
469
513
500
530
560
622
525
28
16
320
12
4
ВО-30-160-5,6
505
602
534
578
560
590
630
713
588
27
16
355
12
4
ВО-30-160-6,3
550
647
608
652
630
660
700
793
662
27
18
400
12
4
ВО-30-160-7,1
640
737
691
735
710
740
780
883
745
27
18
450
16
4
ВО-30-160-8
700
797
786
830
800
830
870
973
840
27
18
495
16
4
ВО-30-160-9
790
887
891
935
900
940
980
1078
945
27
18
550
16
4
ВО-30-160-10
900
997
996
1040
1000
1040
1080
1198
1050
27
18
595
16
6
ВО-30-160-11,2
980
1077
1122
1166
1120
1160
1220
1333
1176
27
22
670
20
6
ВО-30-160-12,5
1100
1197
1258
1302
1250
1290
1350
1478
1312
27
22
750
20
6
